Beispielhaft für unsere Fertigungstiefe stehen die folgenden Projekte, die vom Entwurf bis zur Fertigung von der Zonelight GmbH umgesetzt wurden.

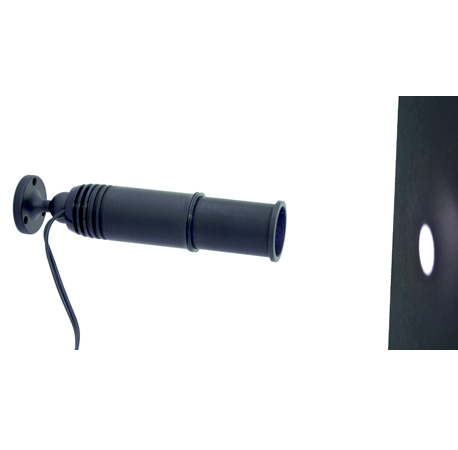

Fokusaufsatz


Aufgabenstellung des Kunden war es, für den bereits entwickelten LED Spot ein adaptierbaren, kompakten Fokusaufsatz zu entwickeln, der sich technisch und optisch in den LED Spot integriert und leicht bedienen lässt. Der Fokus soll bei einem Abstand zum beleuchtenden Objekt von einem Meter in einem Bereich von D 50 - D 500 mm arbeiten.

Besonderes Augenmerk sollte auf die Minimierung der chromatischen Aberration sowie auf eine Reduzierung diffusen Streulichts und eine gleichmäßige Lichtstärkenverteilung im Spotbereich gelegt werden. Um die Funktionsfähig-
keiten der Ausrichtungen des LED Spots zu gewährleisten ist eine leichte und kompakte Bauform des Fokusaufsatzes unabdingbar. Durch die Verwendung von leichten Materialien und einer ausgeklügelten Verstellmechanik sowie durch den Einsatz hochwertiger achromatischer Optiken konnten die Vorgaben und gesteckten Ziele umgesetzt werden. Nach konstruktiver Umsetzung in Solid Works wurde ein Fokusaufsatz gefertigt, welcher den Vorgaben voll entsprach.


Die ersten Fokusaufsätze finden derzeit Ihren Einsatz in Museen und anderen Ausstellungen. Sie bestechen durch ihre bisher nicht vorhandene Beleuchtungs-
qualität bei einem großen Fokusierbereich mit einer sehr kompakter Bauform.
